طاولة الدوران الخاصة بـ BEYOND

تتكون طاولة الدوران بشكل أساسي من محور أفقي، ومائدة دوارة، وتحمل رئيسي، وغلاف، وبلوك مربع وحلقة داخلية مربعة. تُستخدم طاولة الدوران بشكل أساسي في: 1. تدوير سلسلة الحفر أثناء عمليات الحفر واستعادة المواد؛ 2. تحمل ردود الفعل...

شارك
طاولة الدوران الخاصة بـ BEYOND

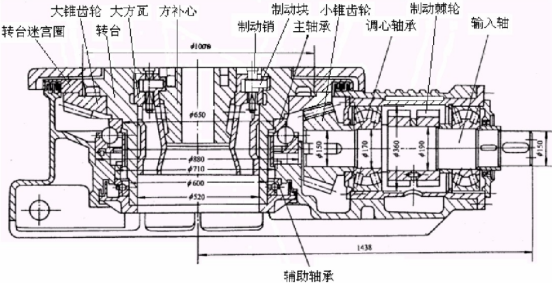

يتألف الطاولة الدوارة بشكل أساسي من محور أفقي، ومنضدة دوارة، وتحمل رئيسية، وقشرة، و بلاطة مربعة وغطاء مربع.


تُستخدم الطاولة الدوارة بشكل أساسي لل:

1. تدوير سلسلة الحفر أثناء عمليات الحفر واستعادة الأدوات؛

2. تحمل لحظة التفاعل على سلسلة الحفر أثناء الحفر;

3. تعليق أنبوب الحفر أو الغلاف عند رفع أو خفض الأنابيب؛

إزالة مسمار أنبوب الحفر عند سحب السلسلة.


تم تصميم وتصنيع وفحص طاولة الدوران من BEYOND وفقًا لمواصفات API Spec 7K.

مواصفات طاولات الدوران:

النوع ZP175 ZP520 ZP205-1 ZP205-Ⅱ ZP275 ZP375 ZP495
قطر الفتحة (مم) قطر الفتحة 444.5(17-1⁄2) 520.7(20-1⁄2) 520.7(20-1⁄2) 520.7(20-1⁄2) 698.5(27-1⁄2) 952.5(37-1⁄2) 1257.3(49-1⁄2)
المسافة المركزية (مم) محور الجدول مركز السلسلة الداخلي 1118(44) 1353(53-1⁄4) 1353(53-1⁄4) 1118(44) 1353(53-1⁄4) 1353(53-1⁄4) 1651(65)
أكبر حمل ساكن (كيلو نيوتن) الحمولة القصوى الساكنة 2700 1960 3150 3150 4540 5850 7250
العزم الأقصى للعمل (ن.م) العزم الأقصى للعمل 13729 22555 22555 27459 32362 37000
أعلى سرعة دوران (دورة/دقيقة) السرعة القصوى 350 300 300 300 300 300 300
نسبة نقل التروس نسبة التروس 3.75 3.22 3.79 3.79 3.67 3.56 3.93
الأبعاد الخارجية (مم) البعد الكلي 1974×1366x560 2333×1440×7054 2204×1410×610 1969x1410×610 2390×1670×685 2468×1810×718 2940×2184×813
الوزن (كغ) الوزن 3666.5 500 5542 5450 6250 7970 11626


إذا كانت لديك حاجة إلى طاولة دوارة وقطع غيار الطاولة الدوارة، فإن BEYOND ترحب دائمًا بطلبك.
