نوع المواصفات الفنية. | ZJ30 | ZJ40 | ZJ50 | ZJ70 | ZJ90 |
عمق الحفر (م) | 3000 | 4000 | 5000 | 7000 | 9000 |
أقصى حمل钧 (KN) | 1700 | 2250 | 3150 | 4500 | 6750 |
قوة وحدة الرسم (HP) | 750 | 1000 | 1500 | 2000 | 3000 |
نمط القيادة والنقل | ميكانيكي (حزام/سلاسل) | ميكانيكي/ كهربائي(AC/DC)/ مدمج | ميكانيكي/ كهربائي(AC/DC)/ مدمج | ميكانيكي/ كهربائي(AC/DC)/ مدمج | كهربائي (AC/DC) |
ارتفاع الماست (م) | 36/38 | 42 | 45 | 45/48 | 46/50 |
ارتفاع الهيكل الفرعي (م) | 5 | 6.7 | 7.5 | 9 | 12 |
طاولة دوارة | ZP275 | ZP275 | ZP375 | ZP375 | ZP375 |

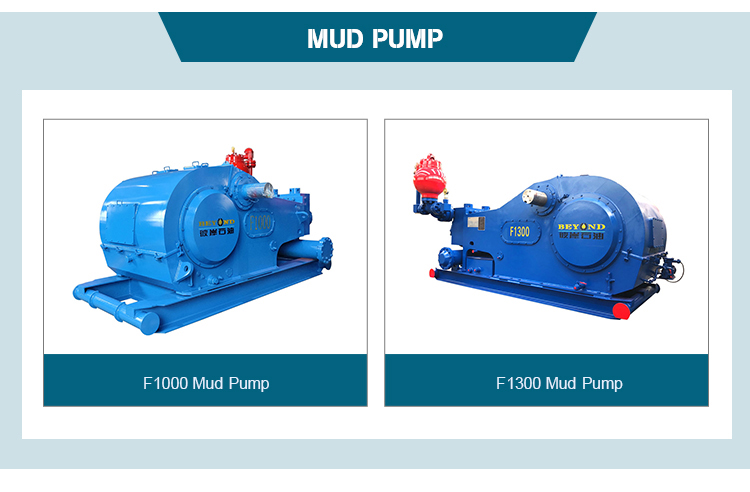

مضخة طين | F/3NB-1000 | F/3NB-1300 | F/3NB-1600 | F/3NB-1600 | F/3NB-2200L |
قدرة مضخة الطين (حصان/كيلو وات) | 1000/735 | 1300/956 | 1600/1180 | 1600/1180 | 2200/1640 |
قدرة التعامل مع الطين (م³) | 185 | 240 | 300 | 360 | 360 |
قطر الحبل (مم) | 29/32 | 32 | 35 | 38 | 45 |
نظام السلك الكهربائي | 5x6 | 5x6 | 6X7 | 6X7 | 7x8 |
المنافذ المتعددة القطر (مم) × الضغط (مبا) | ∮103x35 | ∮103x40 | ∮103x70 | ∮103x70 | ∮140x80 |
نموذج الحفار | ZJ15CZ (XJ-550) | ZJ20CZ (XJ-650) | ZJ30CZ (XJ-750) | ZJ40CZ (XJ-850) |
العنصر | المواصفات | المواصفات | المواصفات | المواصفات |
القدرة المركبة | 540 حصان (402 كيلوواط) | 630 حصان (470 كيلوواط) | 630 حصان×2 (470 كيلوواط×2) | 630 حصان×2 (470 كيلوواط×2) |
الحمل الأقصى للحاق | 1350KN | 1580kN | 1800KN | 2250kN |
الحمل الأقصى لسلسلة الحفر | 500kN | 700KN | 750KN | 1150KN |
قدرة وحدة الرفع المصنفة | 450HP | 600 حصان | 750HP | 850HP |
وضع النقل | هيدروليكي + ميكانيكي | هيدروليكي + ميكانيكي | هيدروليكي + ميكانيكي | هيدروليكي + ميكانيكي |
وضع القيادة | 10×8 | 12×8 | 14×8 | 14×10 |
عمق الحفر الاسمي (4 1/2" DP) | 1500 م | 2000م | 3000م | 4000m |
ارتفاع الماست | 33م | 35 متر | 38م | 38م |
ارتفاع طابق الحفر | 4.5M | 4.5M | 6م | 6م |
قطر السلك الفولاذي | Ф26mm | Ф29mm | Ф32mm | Ф32mm |
نظام هيدروليكي | 14ميجا باسكال | 14ميجا باسكال | 21 ميجا باسكال | 21 ميجا باسكال |
النظام الهوائي | 0.8 ميجا باسكال | 0.8 ميجا باسكال | 0.8 ميجا باسكال | 0.8 ميجا باسكال |
نظام التنقل | 5×4 | 5×4 | 5x4 | 6×5 |
الحجم الكلي | 19.37×3.05×4.49m (شاملًا الهاية) 14.6×3.05×3.1m (بدون ماست) | 20.1×3.05×4.49m (شاملًا الهاية) 15.56×3.05×3.1m (بدون ماست) | 23×3.2×4.8m (شاملًا الهاية) 16. 56×3.2×3.2m (بدون ماست) | 23×3.2×4.8m (شاملًا الهاية) 16. 56×3.2×3.2m (بدون ماست) |
الكتلة الإجمالية | 52000 كغ | 58000كغ | 73000 كجم | 85000 كغ |

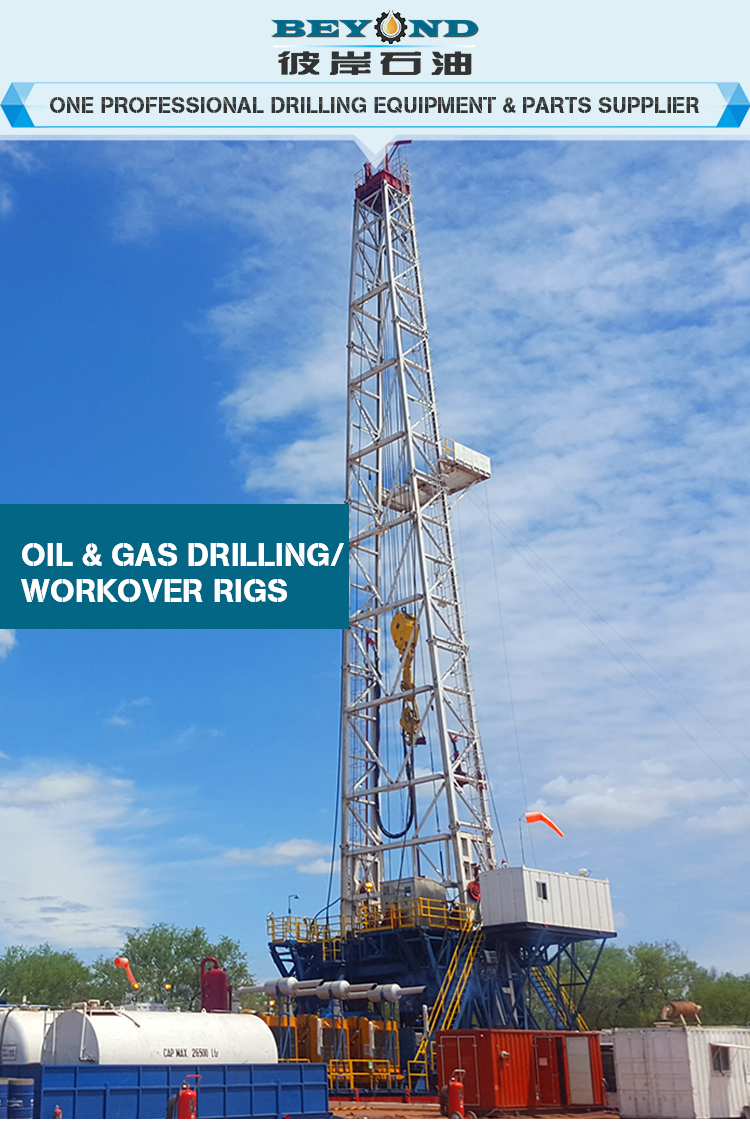

حفر BeyondPetro ZJ-70 2000HP المثبت على منصة للعمل في حقول النفط هو نظام حفر عالمي المستوى مصمم لعمليات إعادة تأهيل الحقول النفطية وأبراج الحفر. إنه بناء قوي وموثوق يمكنه تحمل ظروف التشغيل القاسية في الحقول النفطية. يتم تركيب البرج على منصة سحب، مما يجعل نقله وإنشاءه أمرًا سهلاً، ويمكن تشغيله بسرعة.
تم تصميم هذا باستخدام تقنية متقدمة تضمن حفرًا فعالاً وموثوقًا. يحتوي البرج على محرك كهربائي فعال بقوة 2000 حصان (1500 كيلوواط) سيوفر طاقة حفر أكثر من الكافية. كما يحتوي على نظام هيدروليكي للسحب مع حمل أقصى للمخاطر يصل إلى 1,500 كilonيوتن، وهو مناسب لتطبيقات الحفر العميقة.
تم صنع هذا من الفولاذ عالي الجودة لضمان المتانة ويمكنه تحمل حفر يصل إلى 9,800 متر (32,000 قدم) مع قدرة حمل غلاف قصوى تبلغ 804,000 رطل. بالإضافة إلى ذلك، يحتوي على أنظمة تحكم متقدمة في الحفر يتم التحكم بها وتلقائيتها بشكل كامل عن بُعد بواسطة نظام تحكم حاسوبي. يمكن تشغيل هذا النظام بسهولة ويمكن تكوينه للحصول على أداء حفر مثالي.
تم تصنيع هذه الأنواع خصيصًا لتطبيقات الحفر واستبدال البئر النفطي. إنها مثالية لعمليات الحفر العميقة داخل حقل النفط ويمكن أيضًا استخدامها في مجموعة واسعة من مشاريع الحفر، مثل حفر النفط، والحفر الجيothermal، وحفر الميثان الموجود في فحم الكوك، وغير ذلك الكثير.
يتميز جهاز الحفر المثبت على الجرار ZJ-70 2000HP المستخدم في حقول النفط بمزايا أمان كبيرة، حيث يحتوي على أنظمة أمان داخلية تتوافق مع متطلبات الأمان العالمية. وتشمل هذه الأنظمة بشكل عام، ولكن ليس فقط: أنظمة التحكم في الأمان للحفر، وأنظمة تجنب ومكافحة الحرائق، وأنظمة وقود تعمل عبر الإنترنت. كما تم تصميم النظام الهيدروليكي والكهربائي للجهاز مع التركيز على الأمان، وفي الوقت الحالي، يوجد لدينا آلية الأمان الاحتياطي لمنع الحوادث في حالة حدوث عطل في التروس.
