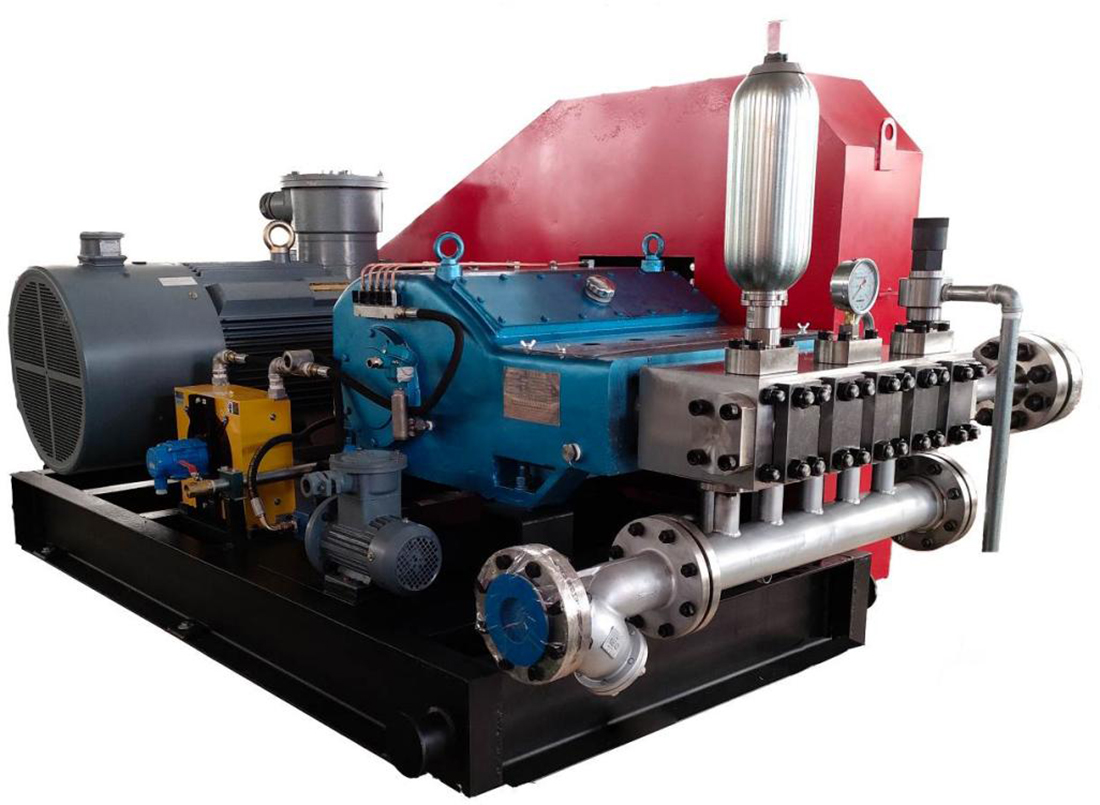

Pompa Injeksi Air BEYOND Uintuplex siap untuk pengiriman
Pompa injeksi air quintuplex adalah jenis pompa displacement positif yang spesifik.
Struktur dan Operasi
• Sistem Plunger: Biasanya memiliki lima plunger (oleh karena itu "quintuplex"). Plunger-plunger ini bekerja dengan gerakan bolak-balik. Saat plunger bergerak maju mundur di dalam silinder mereka, mereka menghisap air ke dalam kamar pompa selama langkah hisap dan kemudian memaksa air keluar di bawah tekanan tinggi selama langkah pengeluaran. Gerakan terkoordinasi dari lima plunger ini membantu memberikan aliran air yang lebih kontinu dan stabil dibandingkan dengan pompa yang memiliki lebih sedikit plunger.
• Transmisi Daya: Biasanya didorong oleh motor listrik melalui mekanisme transmisi daya seperti poros engkol dan batang penghubung. Motor menyediakan energi rotasi yang dikonversi menjadi gerakan bolak-balik plunger.
Keuntungan
• Penghasilan Tekanan Tinggi: Dapat menghasilkan output air bertekanan tinggi. Hal ini membuatnya cocok untuk aplikasi di mana air perlu disuntikkan ke dalam sistem dengan perlawanan tekanan tinggi, seperti dalam operasi penyuntikan minyak sumur dalam. Output bertekanan tinggi membantu mengatasi perlawanan formasi dan memastikan penyuntikan air yang efisien.
• Kontrol Aliran Tepat: Pompa ini dapat menawarkan kontrol tepat atas laju aliran air. Tindakan bolak-balik plunger memungkinkan pemeteran akurat dari volume air yang dipompa. Ini penting dalam aplikasi di mana jumlah penyuntikan air yang tepat sangat krusial, seperti dalam dosis kimia di pabrik pengolahan air atau dalam menjaga profil tekanan tertentu di reservoir minyak.
• Keandalan: Dengan konstruksi yang kokoh dan desain plunger ganda, pompa quintuplex relatif dapat diandalkan. Kehadiran lima plunger berarti jika satu plunger mengalami masalah, yang lain masih dapat terus beroperasi hingga batas tertentu, mengurangi kemungkinan kegagalan total pompa dan memungkinkan pemeliharaan dijadwalkan dengan lebih nyaman.
Aplikasi
• Industri Minyak dan Gas: Pompa ini banyak digunakan di sektor minyak dan gas untuk injeksi air ke dalam reservoir minyak. Dengan menyuntikkan air, tekanan di reservoir dipertahankan atau ditingkatkan untuk meningkatkan tingkat pemulihan minyak. Kemampuan tekanan tinggi dan aliran presisi dari pompa quintuplex sangat cocok untuk operasi ini, terutama dalam skenario lepas pantai atau sumur dalam.
• Pengolahan Air Industri: Di pabrik pengolahan air, pompa ini dapat digunakan untuk menyuntikkan bahan kimia atau untuk memindahkan air melalui sistem filtrasi bertekanan tinggi. Sebagai contoh, pompa ini dapat mendosisir koagulan dengan akurat untuk membantu menghilangkan kotoran dari air dengan memfasilitasi agregasi partikel.
Parameter Teknis | Aksesori yang sesuai dengan pompa | ||||

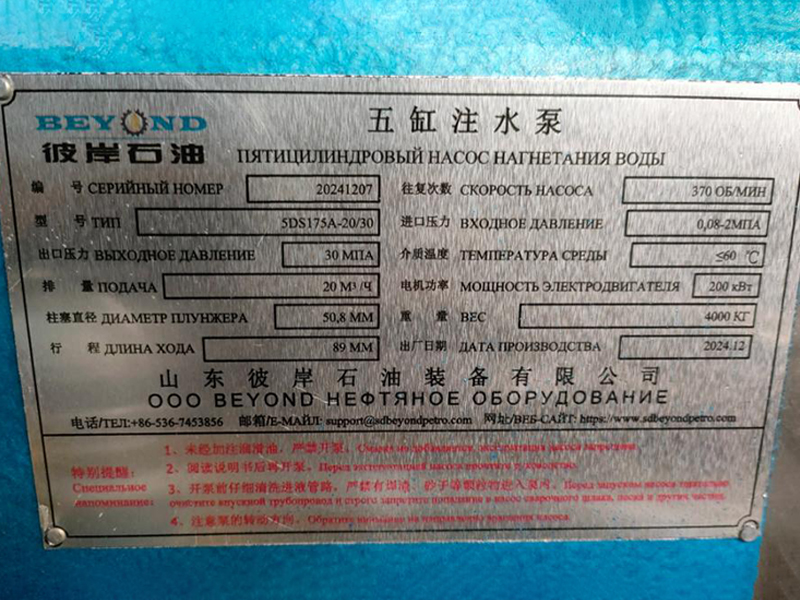

Model & Nama | 5DS175A-20/30 Pompa injeksi air Quintuplex | Nama | Model | Jml. | |
Media dan karakteristik | Air setelah penyaringan | Pompa Quintuplex | 5DS175A | 1 | |
Tekanan hisap (MPa) | 0.08--2 | katrol | 2 | ||
Tekanan dorong (MPa) | 30 | penutup roda gigi | 1 | ||
Kapasitas (m3/jam) | 20 | Damper pengeluaran | 4L / 31.5MPa | 1 | |
Struktur katup | Katup garis | Katup pelepasan keamanan | 1 | ||
Panjang langkah (mm) | 89 | Alat ukur tekanan gempa | 1 | ||
Diameter piston (mm) | 50.8 | terpasang pada rangka | 1 | ||
Kecepatan pompa (rpm) | 370 | Motor | dIIBT4/IP55 | 1 | |
Frekuensi tahan ledakan konversi motor 380V/50Hz |
Model | YBBP-315L--4 | Pengalih tingkat minyak pelumas | 1 | |
Kecepatan (rpm) | 1480 | Sensor suhu minyak pelumas | 1 | ||
Daya (KW) | 200 | ||||
Tipe penggerak | V-belt + roda gigi | Kotak VFD | Tidak ada bukti-Ex | 1 | |
Pelumasan bagian daya | dipaksa + pendinginan | Filter masuk | 316LSS | 1 | |
Diameter lubang masuk pompa (in) | Flensa DN100 kelas 150 | ||||
Diameter lubang keluar pompa (mm) | DN50 | ||||
Dimensi (PxLxT) mm | 2600*1600*1400 | Spare commissioning | 1 Set | ||
Berat Bersih (KG) | 4000 | Alat Khusus | 1 Set | ||
Bahan material bagian utama | |||||
Rangka Pompa | HT250 | Silinder Cairan | 316LSS | ||
Crankshaft | QT800-2 | Penyelam | 304+colmonoy6+WC | ||
Katup | 17-4PH ss | Musim Semi | 316LSS | ||
Packing | serat kevlar+PTFE | kotak pengepakan | 316L ss | ||
Kerang bantalan | 20 Tinggi - paduan timah |

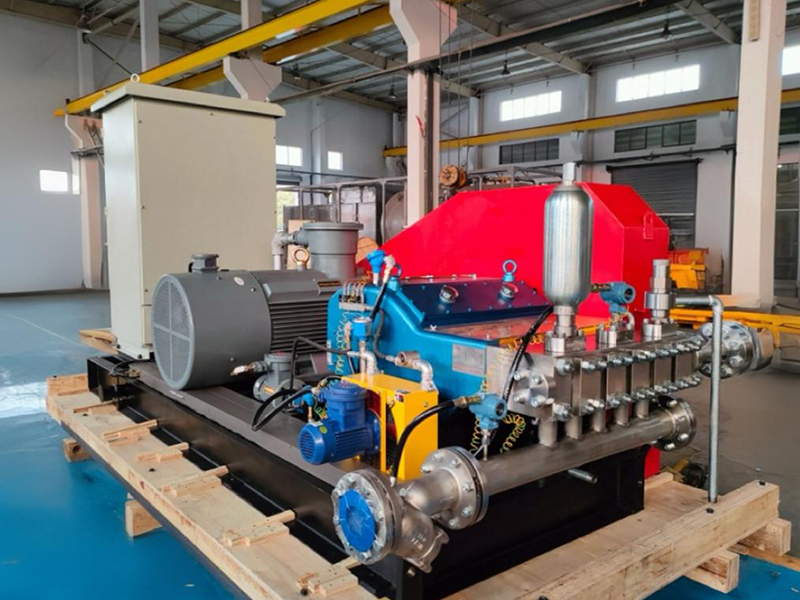

Setelah 60 hari produksi intensif, pompa injeksi air ini berhasil selesai dan semua indikator kinerja memenuhi standar. Sekarang sudah siap untuk dikirim ke Kazakhstan.
