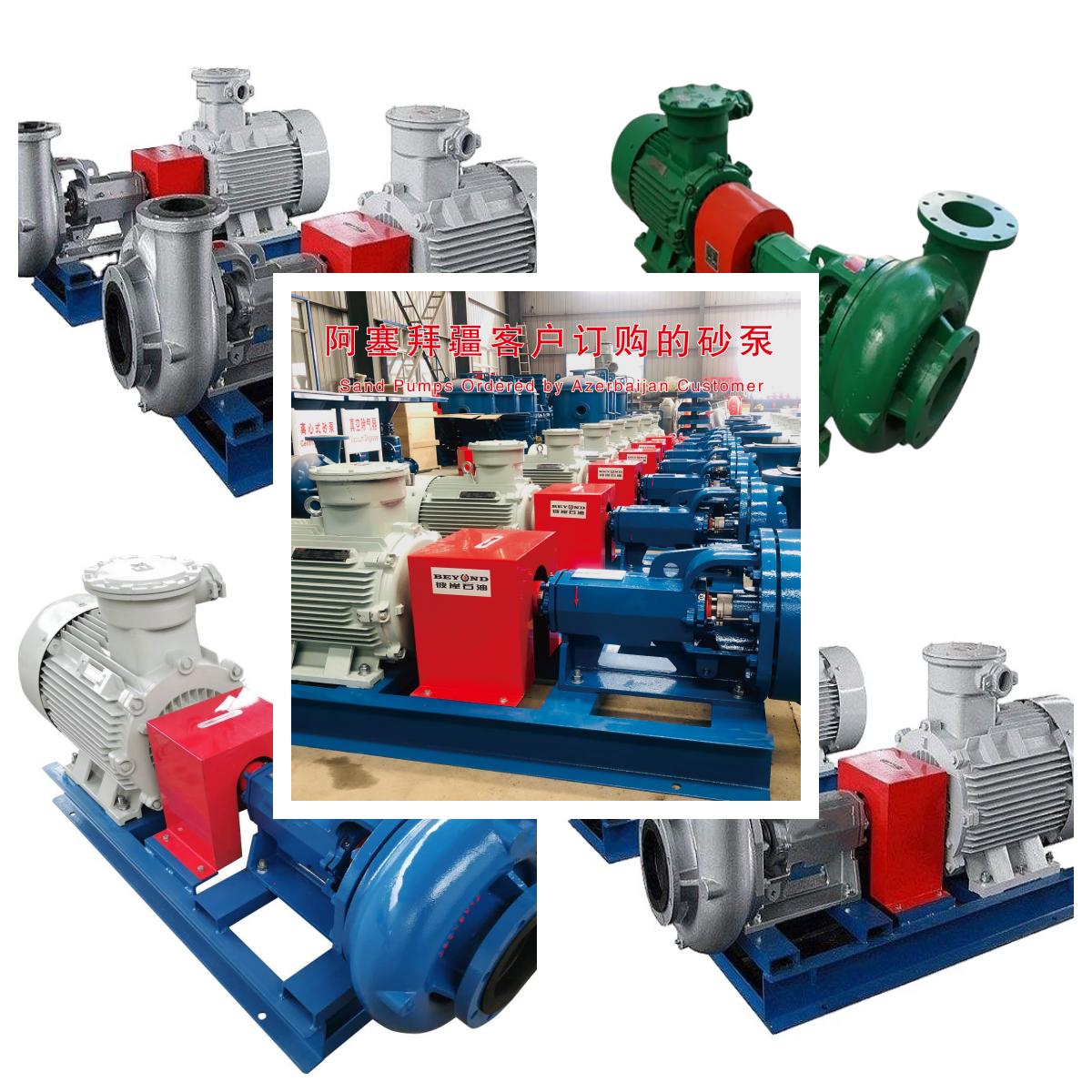

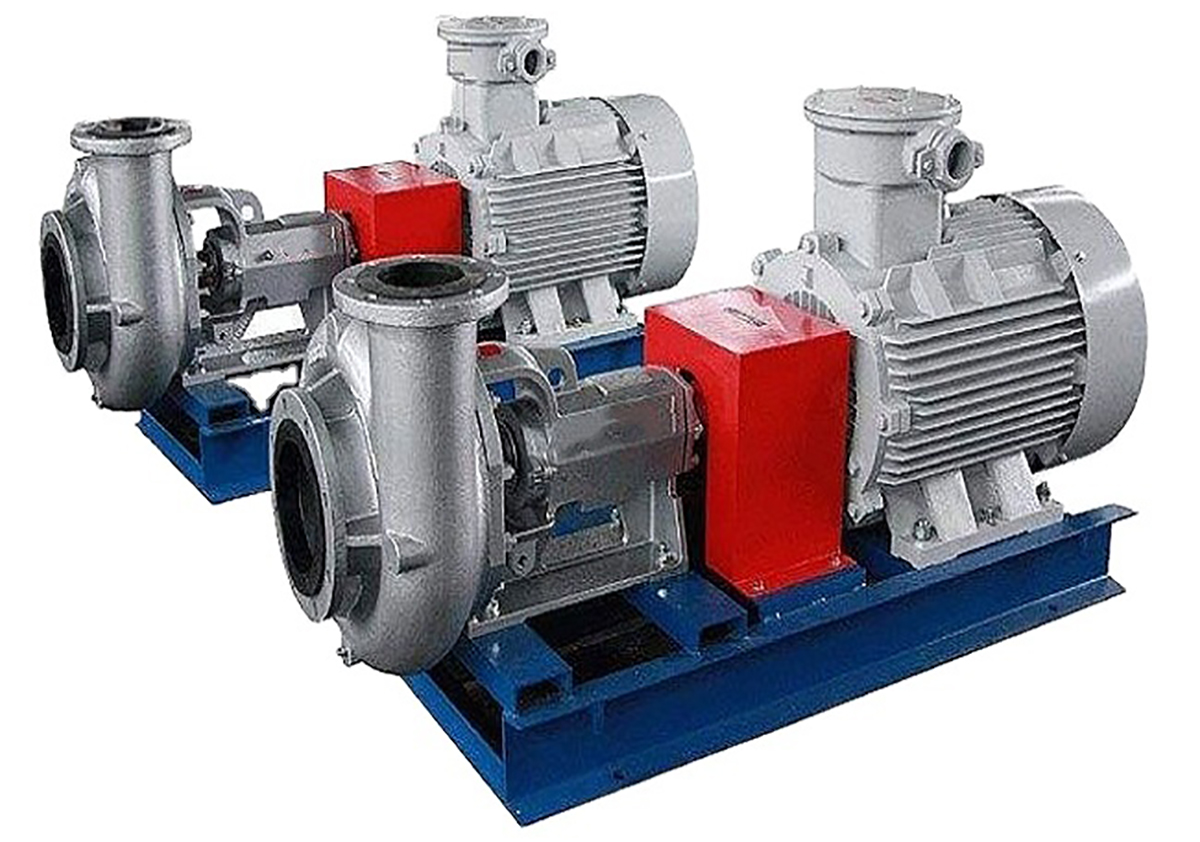

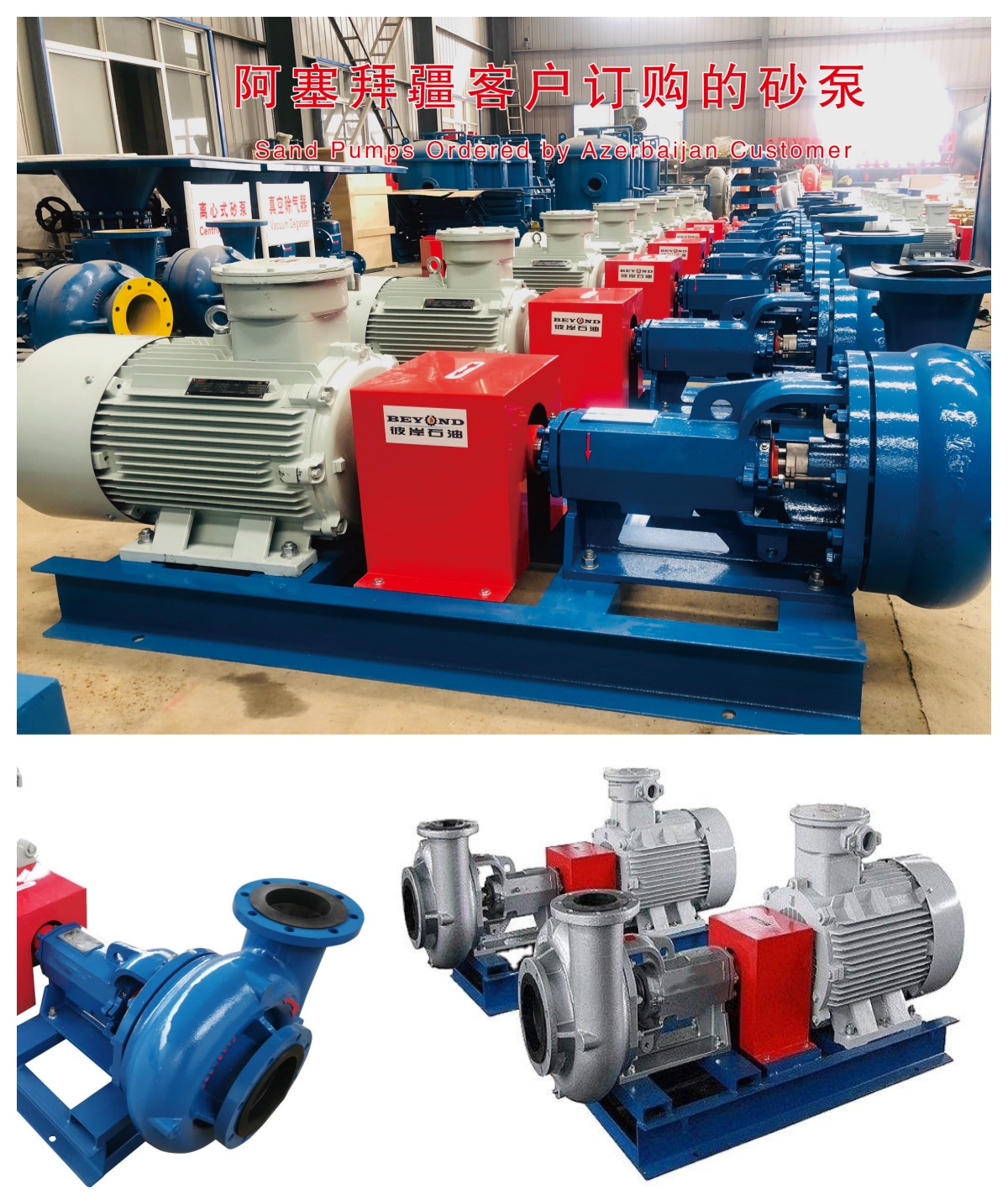

Pompa Sentrifugal
Pompa sentrifugal merujuk pada pompa yang menggunakan gaya sentrifugal yang dihasilkan oleh putaran impeller untuk mengangkut cairan.
Prinsip kerja
Pompa sentrifugal bekerja dengan menggunakan rotasi dari impeller untuk membuat air bergerak sentrifugal. Sebelum memulai pompa air, casing pompa dan pipa hisap air harus diisi penuh dengan air, lalu motor dinyalakan sehingga poros pompa menggerakkan impeller dan air berputar pada kecepatan tinggi. Air mengalami gerakan sentrifugal dan dilemparkan ke tepi luar impeller, lalu mengalir ke saluran tekanan air pompa melalui saluran aliran casing pompa volut.
Komposisi struktural
Struktur dasar pompa sentrifugal terdiri dari enam bagian: impeller, badan pompa, poros pompa, bearing, cincin penyegelan, dan kotak kempa.
1. Rotor adalah bagian inti dari pompa sentrifugal. Ia memiliki kecepatan tinggi dan output tinggi. Bilah-bilah pada rotor memainkan peran utama. Rotor harus melewati uji keseimbangan statis sebelum dirakit. Permukaan dalam dan luar rotor harus halus untuk mengurangi kerugian gesekan aliran air.
2. Badan pompa juga disebut casing pompa, yang merupakan badan utama pompa air. Ini berperan sebagai penopang dan pemasang, serta terhubung ke bracket untuk memasang bantalan.
3. Fungsi poros pompa adalah menghubungkan motor dengan kopling dan mentransmisikan torsi motor ke rotor, sehingga ini adalah komponen utama untuk mentransmisikan energi mekanik.
4. Poros geser menggunakan minyak transparan sebagai pelumas, tambahkan minyak hingga garis tingkat minyak. Minyak yang berlebih akan merembes keluar sepanjang poros pompa, sedangkan minyak yang terlalu sedikit akan menyebabkan poros panas dan terbakar serta dapat menimbulkan kecelakaan! Selama operasi pompa air, suhu maksimum poros adalah 85 derajat, dan umumnya berjalan di sekitar 60 derajat.
5. Cincin penyegel juga disebut cincin pengurang kebocoran.
6. Kotak kempa terutama terdiri dari kempa, cincin segel air, tabung kempa, kepala kempa, dan pipa segel air. Fungsi utama kotak kempa adalah untuk menutup celah antara casing pompa dan poros pompa, sehingga mencegah aliran air di dalam pompa keluar dan udara luar masuk ke pompa, dan selalu menjaga vakum di dalam pompa.
Ketika poros pompa dan kemasan menghasilkan panas akibat gesekan, air harus disuntikkan ke dalam cincin segel air melalui pipa segel air untuk mendinginkan kemasan dan menjaga pompa agar beroperasi secara normal. Oleh karena itu, perhatian khusus harus diberikan pada pemeriksaan kotak kemasan selama pemeriksaan operasi pompa, dan kemasan harus diganti setelah sekitar 600 jam operasi.
Metode klasifikasi
1. Jumlah impeller: Pompa satu tahap, pompa multi-tahap
2. Tekanan kerja: Pompa tekanan rendah/menengah/tinggi
3. Metode hisap impeller: Pompa masuk satu sisi/dua sisi
4. Kombinasi casing pompa: Pompa jenis terbuka horizontal, pompa permukaan vertikal
5. Posisi poros pompa: Pompa horizontal, pompa vertikal
6. Metode keluaran impeller: Pompa cangkang spiral, pompa bilah panduan
7. Ketinggian pemasangan: Pompa sentrifugal self-priming, pompa sentrifugal hisap (pompa sentrifugal non self-priming)
Selain itu, pompa juga dapat diklasifikasikan berdasarkan penggunaannya, seperti pompa minyak, pompa air, pompa kondensat, pompa pembuangan abu, pompa air sirkulasi, dll.
Parameter Teknis Utama
Kinerja pompa air bersih:
Parameter/Model | Diameter impeller Inci | Kecepatan rotasi r/menit | Kapasitas m3/jam | Ketinggian hisap pompa m | efisiensi ((%) | Kavitas yang diizinkan (m) | Daya rekomendasi kW |
BPSB10×8×14 | 14″ | 1450 | 380 | 28~33 | 65 | 5 | 90 |
13″ | 1450 | 370 | 28~33 | 65 | 5 | 75 | |
12″ | 1450 | 350 | 28~33 | 65 | 4.8 | 75 | |
BPSB 8×6×14 | 14″ | 1450 | 265 | 28~33 | 65 | 4.5 | 75 |
13″ | 1450 | 260 | 28~33 | 65 | 4.5 | 75 | |
12,5″ | 1450 | 255 | 28~33 | 65 | 4.5 | 55 | |
12″ | 1450 | 250 | 28~33 | 65 | 4.3 | 55 | |
11″ | 1450 | 240 | 28~33 | 65 | 4.0 | 55 | |
BPSB 8×6×11 | 11″ | 1450 | 240 | 24~28 | 65 | 3.8 | 45 |
10″ | 1450 | 220 | 24~28 | 65 | 3.5 | 37 | |
BPSB 6×5×14 | 14″ | 1450 | 220 | 24~28 | 65 | 4.0 | 55 |
13″ | 1450 | 215 | 24~28 | 65 | 3.5 | 45 | |
13″ | 1450 | 210 | 24~28 | 65 | 3.2 | 37 | |
12″ | 1450 | 200 | 24~28 | 65 | 3.2 | 37 | |
BPSB 6×5×11 | 11″ | 1450 | 200 | 24~28 | 65 | 4.0 | 45 |
11″ | 1450 | 180 | 24~28 | 65 | 3.5 | 37 | |
BPSB 5×4×14 | 10″ | 1450 | 160 | 24~28 | 65 | 3.2 | 30 |
14″ | 1450 | 120 | 24~28 | 65 | 3.5 | 30 | |
12″ | 1450 | 110 | 24~28 | 68 | 4.0 | 22 | |
BPSB 4×3×13 | 11″ | 1450 | 100 | 24~28 | 68 | 4.2 | 18.5 |
13″ | 1450 | 80 | 22~28 | 65 | 4.0 | 15 | |
12″ | 1450 | 70 | 22~28 | 65 | 3.5 | 15 | |
BPSB 3×2×13 | 11″ | 1450 | 60 | 22~28 | 65 | 3.5 | 11 |
13″ | 1450 | 60 | 22~28 | 65 | 3.2 | 11 | |
12″ | 1450 | 55 | 22~28 | 65 | 3 | 11 |
Kinerja pompa air jernih:(tabel lanjutan 1)
Parameter/Model | Diameter impeller Inci | Kecepatan rotasi r/menit | Kapasitas m3/jam | Ketinggian hisap pompa m | efisiensi ((%) | Kavitas yang diizinkan (m) | Daya rekomendasi kW |
BPSB10×8×14 | 12″ | 1750 | 350 | 28~33 | 65 | 4.8 | 90 |
BPSB 8×6×14 | 12″ | 1750 | 250 | 28~33 | 65 | 4.3 | 75 |
11″ | 1750 | 240 | 28~33 | 65 | 4.0 | 75 | |
BPSB 8×6×11 | 11″ | 1750 | 240 | 24~28 | 65 | 3.8 | 55 |
10″ | 1750 | 220 | 24~28 | 65 | 3.5 | 45 | |
BPSB 6×5×14 | 13″ | 1750 | 220 | 24~28 | 65 | 3.5 | 55 |
12″ | 1750 | 210 | 24~28 | 65 | 3.2 | 45 | |
11″ | 1750 | 200 | 24~28 | 65 | 3.2 | 45 | |
BPSB 6×5×11 | 11″ | 1750 | 220 | 24~28 | 65 | 3.5 | 45 |
10″ | 1750 | 180 | 24~28 | 65 | 3.2 | 45 | |
BPSB 5×4×14 | 12″ | 1750 | 120 | 24~28 | 65 | 3.5 | 30 |
11″ | 1750 | 110 | 24~28 | 68 | 4.0 | 22 | |
10″ | 1750 | 100 | 24~28 | 68 | 4.2 | 18.5 | |
BPSB 4×3×13 | 11″ | 1750 | 80 | 22~28 | 65 | 4.0 | 18.5 |
11″ | 1750 | 70 | 22~28 | 65 | 3.5 | 15 | |
10″ | 1750 | 60 | 22~28 | 65 | 3.5 | 11 | |
BPSB 3×2×13 | 12″ | 1750 | 60 | 22~28 | 65 | 3.2 | 15 |
11″ | 1750 | 55 | 22~28 | 65 | 3 | 11 | |
10″ | 1750 | 50 | 22~28 | 65 | 3 | 7.5 |
Kinerja pompa air jernih:(tabel lanjutan 2)
ParameterModel | Diameter impeller Inci | Kecepatan rotasi r/menit | Kapasitas m3/jam | Ketinggian hisap pompa m | efisiensi ((%) | Kavitas yang diizinkan (m) | Daya rekomendasi kW |
BPSB 10×8×14 | 14″ | 1175 | 350 | 28~33 | 65 | 4.8 | 75 |
BPSB 8×6×14 | 14″ | 1175 | 250 | 28~33 | 65 | 4.3 | 55 |
13″ | 1175 | 240 | 28~33 | 65 | 4.0 | 55 | |
BPSB 6×5×14 | 14″ | 1150 | 210 | 24~28 | 65 | 3.5 | 55 |
13″ | 1150 | 200 | 24~28 | 65 | 3.2 | 45 | |
BPSB 4×3×13 | 13″ | 1150 | 70 | 22~28 | 65 | 4.0 | 18.5 |
12″ | 1150 | 60 | 22~28 | 65 | 3.5 | 15 | |
11″ | 1150 | 50 | 22~28 | 65 | 3.5 | 11 | |
BPSB 3×2×13 | 13″ | 1150 | 50 | 22~28 | 65 | 3.2 | 11 |
12″ | 1150 | 40 | 22~28 | 65 | 3 | 7.5 |
